Adaptador CF Interno

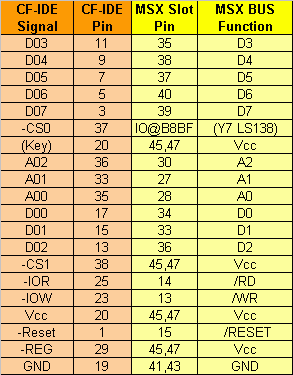

Condensando alguns projetos de ZX Spectrum ([1], [2]) e fazendo algumas medições no adaptador CF-IDE que possuo (idêntico ao modelo à direita nesta foto) cheguei à seguinte pinagem:



A interface IDE-CF pode ser alimentada pelo pino 20 a partir dos 5Vcc do micro.

O sinal Y7 é o /CS (Chip Select) na faixa de endereços 0B8h~0BFh, disponível no pino 7 de IC5 (74LS138) no HotBit (mesmo pino de IC29 no Expert).

Uma observação importante é que esta faixa de endereços é reservada para a "light pen" da SANYO, e para controle do "VHD".
