DRAM de PC como VRAM

Recentemente utilizei um módulo de memória retirado de um PC como VRAM para um KIt MSX2.0 feito a partir do cartão de 80 colunas da EPCOM. O módulo de memória utlizado possui 16 bits, acessados 8 a 8, através de 2 sinais: UCAS e LCAS. Dessa maneira, podemos conectar os sinais d[0..7] aos sinais [d8..15], e controlar a seu acesso a partir dos sinais CAS0 e CAS1 do VDP.

Abaixo seguem algumas fotos do sistema modificado. Depois coloco mais detalhes (diagrama, placa, etc).

Vista Geral:


Vista da placa com a DRAM. Detalhe da ligação do sinal /CAS1:

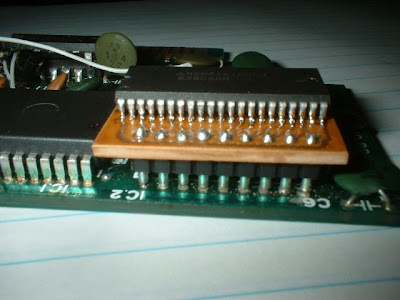

Vista lateral:


Detalhe da ligação ao sinal /CAS1 (pino 60 do VDP 9938)
