Conversor TTL-RS232

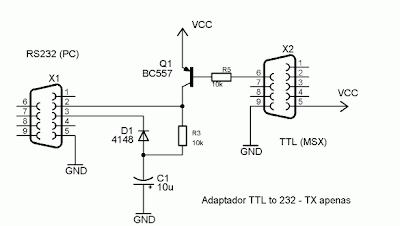

Fiz o layout de um conversor de nível RS232 para TTL a partir de um esquema que encontrei. Aproveitei apenas a parte de transmissão, que resultou no circuito abaixo.


Fiz o "layout" de uma placa de circuito impresso em face simples, de forma que ficasse o menor possível. Segue abaixo uma imagem em 300 dpi

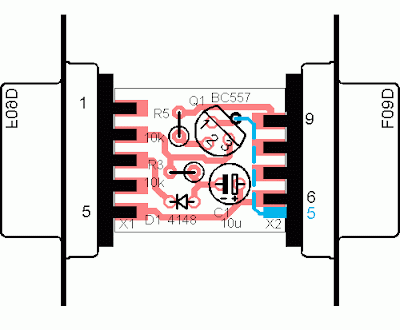

E a disposiçao dos componentes na placa fica como a figura abaixo:




Os dois conectores são do tipo para cabo (solda) mas são soldados diretamente na placa, um virado para cima e outro virado para baixo. Assim só foi necessário um Jumper para ligar o pino 5 do conector de joystick do MSX (Vcc) ao circuito.
