Eu reformulei o layout da placa do projeto, para um "design" mais atual.
Diagrama do circuito:
"Lay-out" da placa na resolução de 300dpi:
Disposição dos componentes, e identificação dos pinos:
Foto da placa, depois de montada e corroída (e com o "lay-out" adaptado com o logotipo do HotBit).

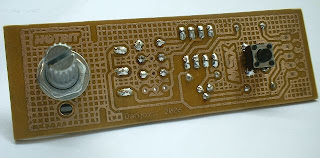

Foto da placa montada, vista por baixo. Detalhe: O "push button" é montado no lado do cobre.
Foto da placa montada, vista por cima.
No conector DB-9 fêmea que vai ao MSX, a ligação é a seguinte:
Pino 1 do DB9 ao sinal UP da placa
Pino 5 do DB9 ao sinal VCC da placa
Pino 6 do DB9 ao sinal TRGA da placa
Pino 8 do DB9 ao sinal PULSO da placa
Pino 9 do DB9 ao sinal GND da placa
O push-button deve ser montado do lado da solda, ou seja por baixo da placa, e o eixo do potenciômetro atravessa a placa.
O potenciômetro deve ser do tipo linear, e o capacitor 'Cx' é apenas uma reserva de espaço, caso seja desejado um ajuste fino da faixa de atuação do potenciômetro.
Eis ainda um link para os arquivos em formato Eagle.
6 comentários:
Excelente artigo! Curiosidade: Seria possível construir o pad com dois botões?
Obs: Infelizmente o link para os arquivos em formato Eagle não está funcionando...
Dá pra colocar um segundo botão sim. Basta ligar o botão no pino 7 (trigger 2).
Eu vou procurar nas minhas coisas e fazer upload novamente para restaurar os links. Eu tenho até uma versão da placa para caixa CR096 da patola, com dois botões.
Creio que este loader seja seu. Estou publicando-o aqui para que fique junto com o respectivo hardware.
Descrição: Este loader faz um patch no jogo Galaga que permite que ele seja jogado com o paddle e opcionalmente com vidas infinitas. (Para habilitar as vidas infinitas, descomente a linha 20)
1 '
2 ' ADAPTADO POR DANIEL J. VIANA
3 ' COPYRIGHT 1989 BY RIGHTSOFT
4 '
10 BLOAD"CAS:" : DEFUSR = &HD010
20 ' POKE &HB160,0 'VIDAS INFINITAS
30 INPUT "PADDLE (1-12)";P
40 IF P<1 OR P>12 THEN 180
50 FOR A=0 TO 26: READ B$: POKE &HA37B+A,VAL("&H"+B$): NEXT A
60 POKE &HA37D,P
70 DATA D9,3E,01,CD,DE,00,D9,FE
80 DATA 08,38,08,FE,B8,30,08,77
90 DATA C3,4B,53,3E,08,18,F8,3E
100 DATA B8,18,F4
110 FOR A=0 TO 33: READ B$: POKE &HA3B4+A,VAL("&H"+B$):NEXT A
120 POKE &HA3B6,P
130 DATA D9,3E,01,CD,DE,00,D9,FE
140 DATA 08,38,0F,FE,AA,30,0F,77
150 DATA 2D,2D,2D,2D,C6,0D,77,C3
160 DATA 4B,53,3E,08,18,F1,3E,AA
170 DATA 18,ED
180 A=USR(0)
Curiosidade: Seria possível juntar estes dois padrões de paddle em uma placa só, com uma chave para selecionar o protocolo a ser usado?
http://hotbit.blogspot.com/2007/10/paddle-do-nes-no-arkanoid-do-msx.html
Assim daria pra jogar tanto Galaga (ou MSX PAD(x) do BASIC) quanto os Arkanoids 1 e 2 no mesmo controle.
Some à isso os dois botoes (trigger) e temos o paddle perfeito para o MSX. :)
É possível sim unir os dois projetos utilizando um microcontrolador para ler o paddle e, dependendo da configuração de um microswitch funcionar em um ou outro modo. Basta ler a posição do potenciômetro com um conversor A/D e os dois botões como sinais discretos. Se for o paddle de MSX, você pode gerar uma temporização de 12us x valor (de 8 bits) do potencometro. Se for paddle do arkanoid, basta carregar o valor de 8 bits na porta SPI do microcontrolador e usar o modo SPI Slave.
