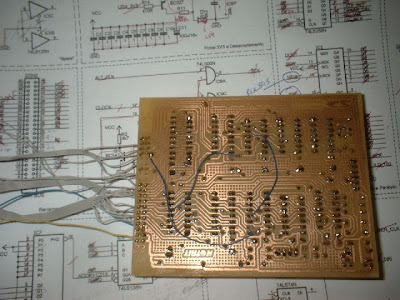

Os testes estáticos foram realizados comparando as ligações do diagrama contra o circuito montado. Foram necessárias apenas 3 correções, duas delas por falha na placa, durante a corrosão do circuito impresso, e uma por um erro no diagrama. Houve ainda uma modificação que não estava prevista inicialmente no diagrama, que também foi implementada.

Agora começam os testes dos diversos sub-circuitos.

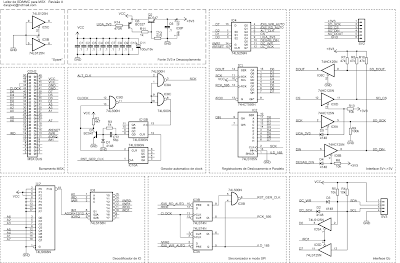

O diagrama da Revisão A encontra-se abaixo:
