PINO DRAM SINAL VDP
A8 DRAM (ambas) /CAS0
A9 DRAM (ambas) /CAS1
/CAS /CAS0 and /CAS1 and /CASX
o AND dos sinais /CAS0, /CAS1 e /CASX pode ser obtido através de um 74HC11 ou de uma cascata de algumas portas de um 74HC08.
A ligação dos outros sinais fica assim:
SINAL VDP PINO DRAM
D0..D3 D0..D3 DRAM 1
D4..D7 D0..D3 DRAM 2
A0..A7 A0..A7 (ambas)
No caso da DRAM de 16 bits, basta ligar o sinal /CASX na linha A8 ou A9, e ligar um dos sinais UCAS ou LCAS através de um AND do sinal /CASX com /CAS0 ou /CAS1.

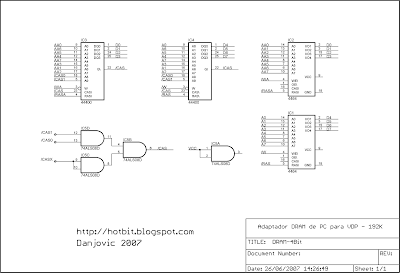

Diagrama:

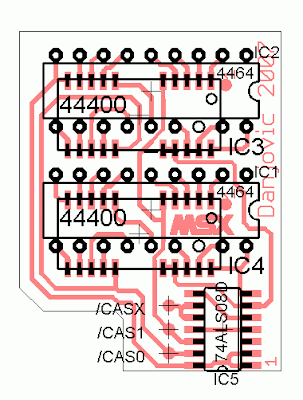

Placa:
