SPI na porta de Joystick

O barramento SPI é muito utilizado como interface diversos tipos de CIS: ADCs, RTCs, DIGIPOTS, SERIAL FLASHes, e mesmo cartões SD/MMC.

Este barramento constitui-se dos seguintes sinais
MOSI - Master Out, Slave In, ou seja (Saída, do ponto de vista do MASTER)
MISO - Master IN, Slave Out (Entrada)
SCLK - Serial Clock (Saída)
SS - Slave Select

Um inconveniente do SPI é a necessidade de se utilizar um sinal SS para cada periférico conectado. Principalmente porque na porta de Joystick do MSX temos apenas 3 pinos de saída, ou seja, apenas um pino disponível para Chip Select.

A solução foi utilizar esta saída livre para realizar ao mesmo tempo o 'reset' e o 'clock' de um contador. Para distinguir um evento do outro, foi utilizada uma rede RC, de forma que um pulso mais longo provoque o 'reset' do contador, e um pulso mais curto provoque uma contagem.

Na implementação para o MSX, o pino escolhido para RESET/COUNT foi o pino 8 (pulse), que fica normalmente em 0 (zero). Para prevenir que uma contagem aconteça durante um pulso de leitura de 'paddle', uma segunda constante RC foi adicionada.

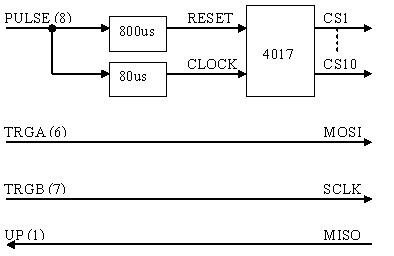

O diagrama de blocos encontra-se na figura abaixo:



E o código de seleção de dispositivo pode ser visto abaixo.

;
; Seleciona dispositivo SPI
; Entrada:
; D: número do device SPI
; Saida:
; B: estado registro 15 do psg
; Modifica:
; A, D, DI,
SELDEV:

;  seleciona e salva registro e 15 do PSG
CALL SAVEPSG

; saída PULS (p 8)  nível 1 por 1ms
SET SHFT,A     ; PULSE 1
RES ABSEL,A    ; JOY 1
OUT [PSGWR],A
CALL WAIT1MS
RES SHFT,A
OUT [PSGWR],A


; gera D pulsos
; cada pulso tem 100us de largura
; para o circuito não se confundir
; com pulso de leitura de paddle
SLDV0:
CALL WAIT100US
SET SHFT,A
OUT [PSGWR],A
CALL WAIT100US
RES SHFT,A
OUT [PSGWR],A
DEC D
JR NZ,SLDV0
; salva valor reg 15 psg
LD B,A
EI
RET
