Outro adaptador de Nunchuck para MSX

Outro adaptador de Wii Nunchuck para MSX, só que desta vez utilizando um diminuto 68HC908QB8. O funcionamento é idêntico ao das versões anteriores, com a manete analógica simulando as quatro direções básicas em conjunto com os acelerômetros nos eixos X e Y. Os botões 1 e 2 do MSX são mapeados nos botões C e Z do nunchuck.

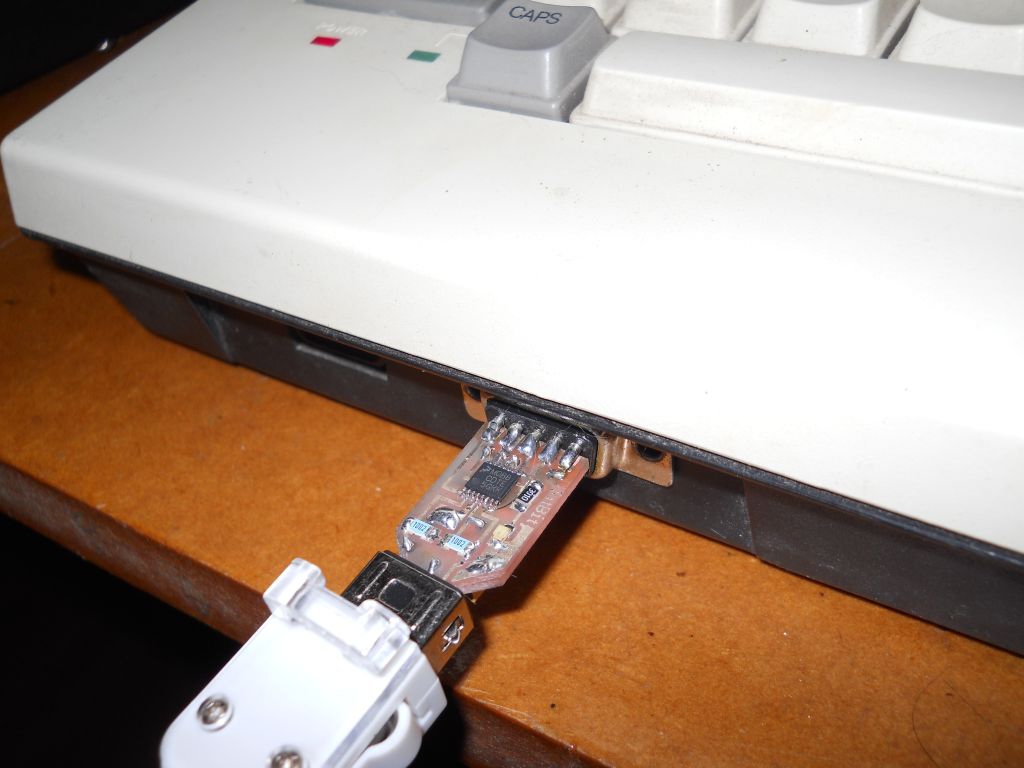

A foto abaixo mostra o adaptador conectado ao HotBit.

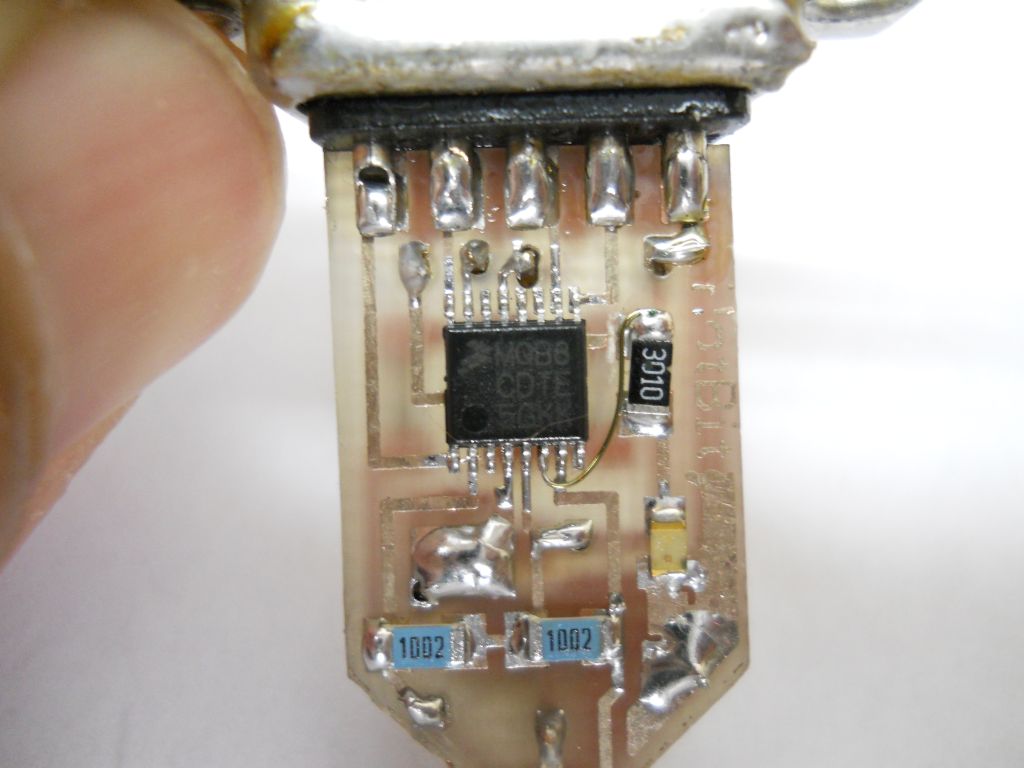

E eis aqui um close da plaquinha. O encapsulamento do CI é um TSSOP de 16 pinos com espaçamento entre os terminais de apenas 0,65mm.

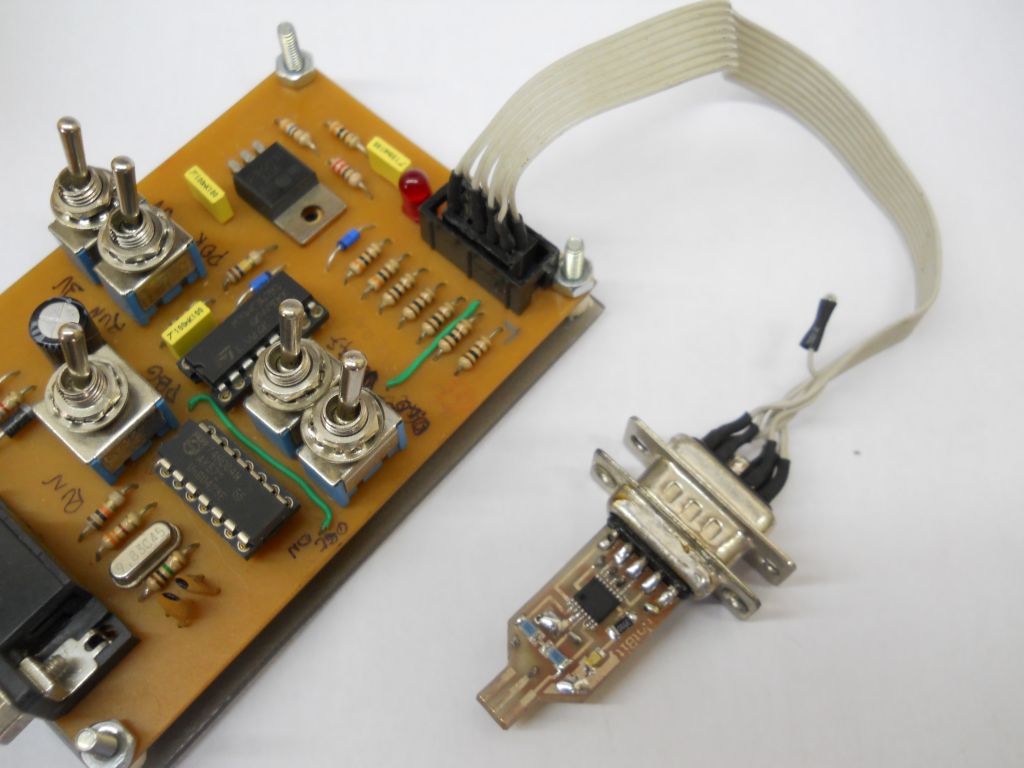

O fio entre o pino 6 e o resistor do LED foi uma modificação para poder permitir a programação do microcontrolador através do conector DB-9 ( utilizando o programador apropriado pois infelizmente não dá para programar pelo MSX).




2 comentários:

Ricardo Taconi disse...

Fala Danjovic, cara vc ta de volta, muito legal isso, seu site ta de parabéns. Agora sobre o adaptador dá pra montar o programador? quero ver isso ao vivo rs

Abraços e bom retorno ao MSX.

Taconi

Daniel Jose Viana disse...

Olá, Ricardo.
Creio que a versão com Arduino é mais fácil de reproduzir. Você chegou a dar uma olhada?

[]s
Daniel
